ПРОМЫШЛЕННЫЕ ЭЛЕКТРОСТАТИЧЕСКИЕ ФИЛЬТРЫ С ВСТРОЕННЫМ ВЕНТИЛЯТОРОМ

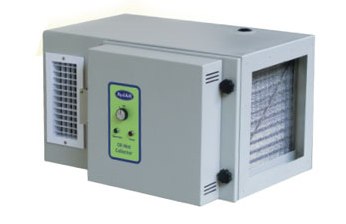

Модель RB700

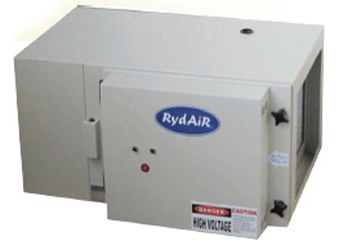

Модель RB1000

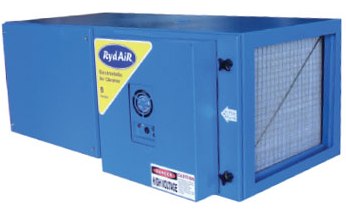

Модель RB2400B

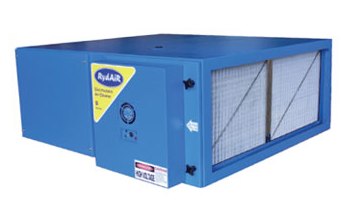

Модель RB4800B
Электростатические фильтры RydAiR модели серии RВ были специально разработаны для улавливания масляного тумана и паров для станков с ЧПУ, используемых на заводах и фабриках для улучшения рабочей среды. Высокое содержание масла в воздухе на предприятии образовывает маслянистый туман, скользкий пол и проблемы со здоровьем, а фильтры RydAiR эффективно очищают смазочно охлаждающие жидкости и машинное масло, что помогает снизить содержание масла в воздухе.
В электростатических фильтрах RВ установлены вентиляторы для очистки воздуха и повторной циркуляции. Грязный воздух, наполненный масляным туманом и другими воздушными примесями, втягивается в модель, проходит через электростатический фильтр, получает электрический заряд, и после этого улавливается на осадительных пластинах внутри фильтра, а чистый воздух возвращается в цех.
Модели могут быть установлены свободно подвешенными в цеху, или соединены воздуховодом со станком для отбора загрязнённого воздуха непосредственно у источника. Если требуется большая производительность для очистки или отбор воздуха от нескольких источников (рабочих мест), то могут применятся канальные модели серии RY.
Параметры | RB700 | RB1000 | RB2400B (F) | RB4800B (F) |
| производительность м3/час | 700 | 1000 | 2400 | 4800 |
| потребляемая мощность, Вт | 350 | 350 | 1150 | 1175 |
| электростатическая ячейка, шт. /вес кг | 1 / 8 | 1 / 11 | 1 / 16,5 | 2 / 16,5 |
пред фильтр, шт. | 1 | 1 | 1 | 2 |
| вентилятор, шт. | 1 | 1 | 1 | 1 |
| мотор | + | 0,38 HP, 1690 RPM, 1,3 Amp | 1,5 HP, 1420 RPM, 6,0 Amp | 1,5 HP, 1420 RPM, 6,2 Amp |
| создаваемое давление, Па | 120 | 100 | B = 150 / F = 0 | B = 150 / F = 0 |
| вес модели, кг | 30 | 50 | 125 | 180 |
| длина х ширина х высота, мм | 700 х 415 х 394 | 797 х 592 х 396 | 1300 x 695 х 540 | 1300 x 1243 х 540 |
| электропитание | 240В / 1Ф / 50Гц | |||
ОСОБЕННОСТИ КОНСТРУКЦИИ ФИЛЬТРА
- корпус фильтра гальванизированная сталь толщиной 1,4 мм
- блок питания высоковольтный модуль в защинтом корпусе
- защита от электрической дуги и короткого замыкания
- автоматическое включение питания после прерывания
- BMS модуль (система управления зданием)
- автоматическое отключение питания при открытии двери
- светодиодный индикатор работы и обслуживания
- клеммы для дистанционной индикации работы и обслуживания
ЭФФЕКТИВНОСТЬ РАБОТЫ ФИЛЬТРА
- DOP Test : до 95% одинарного фильтра, до 99% сдвоенный фильтр
- ASHRAE 52.2-2012 : до 96% одинарного, до 99% сдвоенный фильтр
- NIOSH** 5026 OIL MIST FIELD TEST : до 96% одинарный фильтр
- соответствует рейтингу MERV 15 при скорости от 2.5 до 3.8 м/с
Модель протестирована на стандарты ASHRAE в Blue Haven Technologies KY USA.
ЭЛЕКТРОСТАТИЧЕСКАЯ ЯЧЕЙКА
- ячейка состоит из материалов, предназначенных для длительной работы
- напряжение на ячейке ионизатор: 12 кВ, коллектор: 6 кВ
- размеры электростатической ячейки W: 550мм, L: 340мм, H: 472мм
- фильтрующая плошадь электростатической ячейки 6,07 м2
- коллекторные собирающие пластины из алюминия 59 шт.
- падение давления до 20 Па, с пред-фильтром max. 100 Па
- вес 16,5 кг
КАК РАБОТАЕТ ЭЛЕКТРОСТАТИЧЕСКИЙ ФИЛЬТР RYDAIR

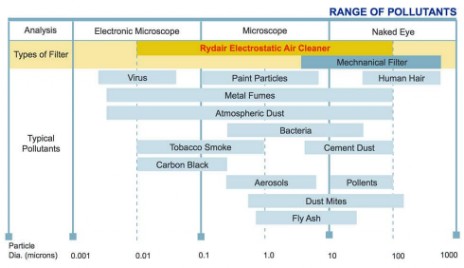

Загрязненный воздух всасывается через металлический сетчатый пред фильтр, который захватывает крупные частички пыли. Оставшиеся мелкие частички, размер которых более 0.01 микрон, попадают в сильное электрическое поле (ионизирующая секция), где они приобретают положительный электрический заряд. Затем заряженные частички попадают в коллекторную секцию, изготовленную из серии параллельных пластин, чередующихся с разной полярностью, расположенных на одинаковом расстоянии друг от друга. Частицы имеющие ту же полярность, что и пластины, отталкиваются, и прилипают к пластинам которые заземлены, таким образом происходит осаждение заряжённых частичек на этих пластинах. Загрязнения находятся на пластинах до тех пор, пока они не подвергнутся мойке. Электростатические воздухоочистители RydAiR задерживают как сухие, так и мокрые частички.
ПРЕИМУЩЕСТВА ЭЛЕКТРОСТАТИЧЕСКИХ ФИЛЬТРОВ
электростатические ячейки предназначены для большой нагрузки и длительной работы
вес электростатической ячейки всего 16,5 кг что обеспечивает удобное обслуживание
высокая эффективность электростатической ячейки и низкая стоимость обслуживания
дверцы фильтра имеют превосходное уплотнение воизбежание утечек загрязнений и подсосов воздуха
модели серии RB имеют поддон собирания масла и СОЖ, а также отверстие для слива собранной жидкости
модели RB серии могут быть установлены для очистки и повторной циркуляции воздуха в помещении
все кнопки и лампочки утоплены на внешней стороне дверцы чтобы не быть повреждёнными
корпус фильтра изготовлен из оцинкованной стали толщиной 1,4 мм и окрашен порошковой краской
